Salut, c’est RetroArCab. Dans cet épisode je détaille la pose de la vitre sur ma borne Taito (récup et récup’), l’ajustement des cales, la fabrication d’une glissière, puis la peinture derrière la vitre pour masquer l’écran. Ci‑dessous je vous raconte pas à pas comment je m’y suis pris, avec les astuces qui m’ont servi pendant la construction.
Plans et mesures : définir l’emplacement de la vitre

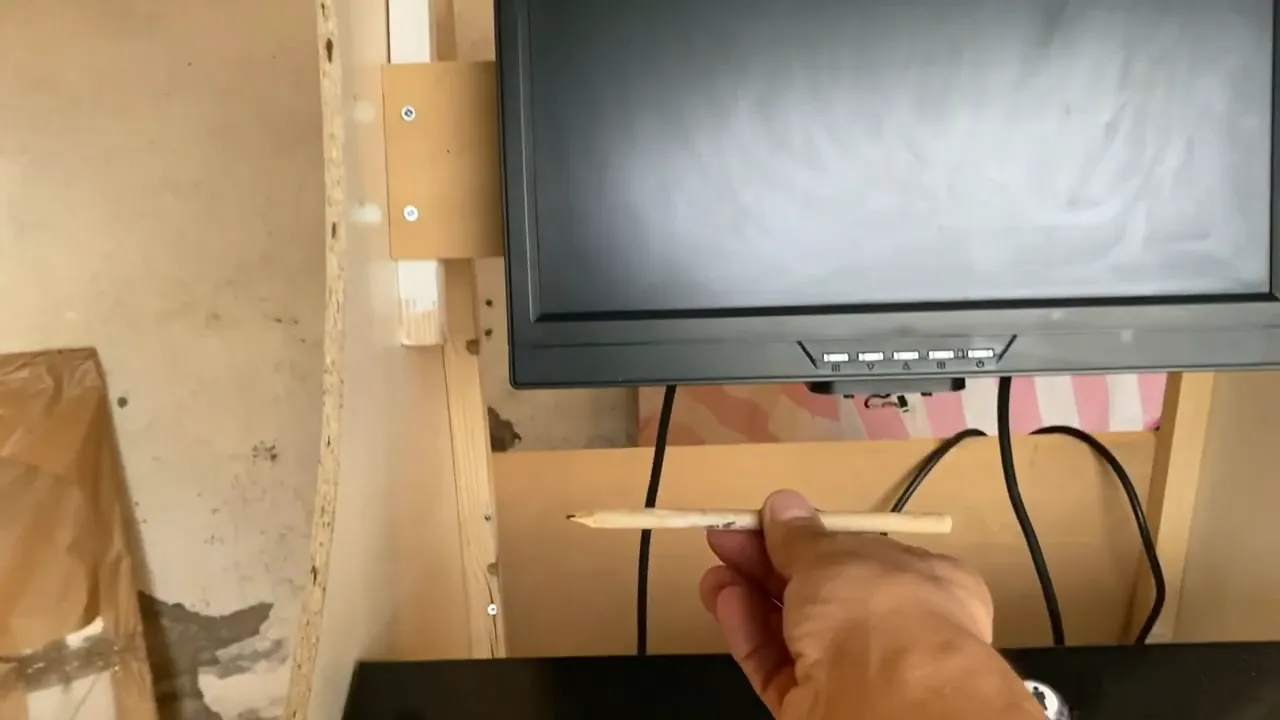

Avant toute chose il faut décider où la vitre va commencer et jusqu’où elle montera. L’idée ici était de la faire partir du bas et de la faire remonter jusqu’au niveau du marquee. Pour ça j’ai tracé en me plaçant devant l’écran afin que la vitre passe devant sans dépasser — environ 5 à 10 mm devant le contour.
Dimensions de la vitre :
- 53,5 x 75 cm (largeur x hauteur)
J’ai placé des repères en bas et en haut, puis centré la vitre par rapport au point le plus étroit afin d’avoir une position symétrique. L’objectif : que la vitre vienne se reposer sur une plaque inférieure et soit maintenue par des cleats avant et arrière.
Ajustements et mise en place des cales

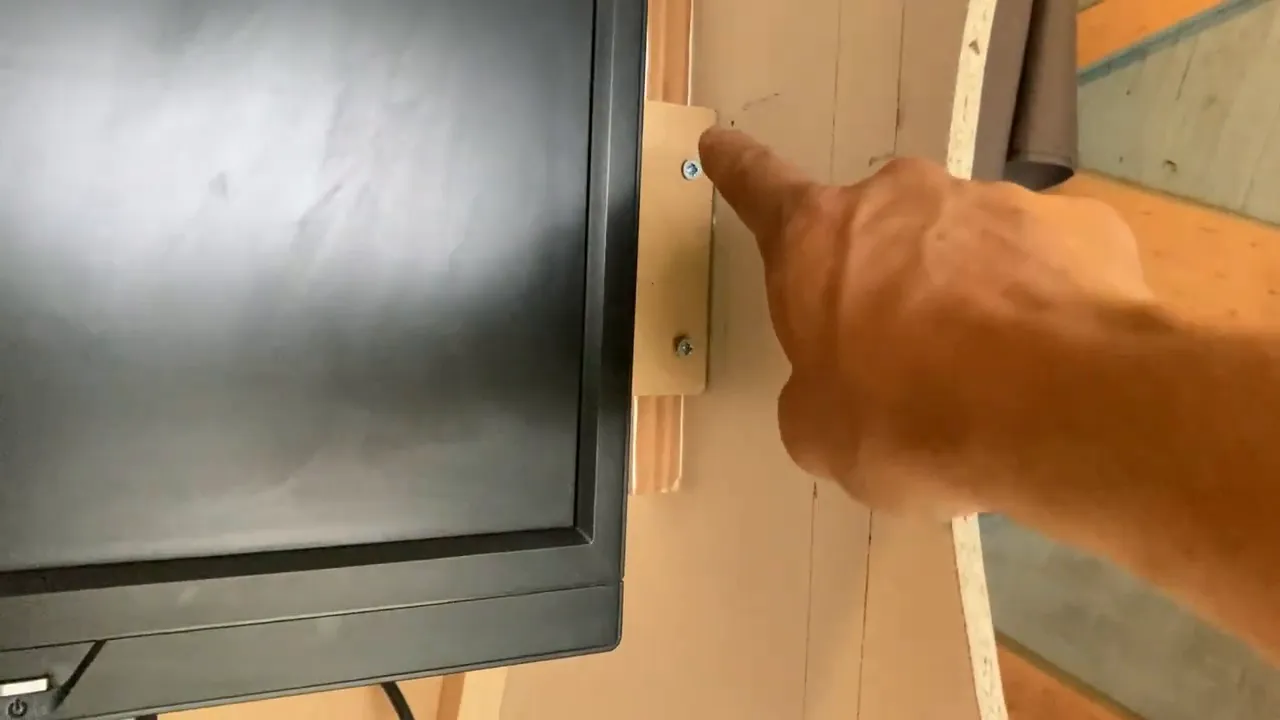

On n’est jamais à l’abri d’une erreur. En testant l’installation j’ai constaté que l’écran était un peu trop en avant : j’ai donc reculé l’ensemble de 3 cm avec des cales pour gagner de l’espace à l’arrière (notamment pour loger les haut‑parleurs).
Après réalignement, j’ai tracé la ligne d’appui en bas — c’est sur cette plaque que la vitre reposera — et préparé les points de fixation latéraux. J’ai aussi envisagé la possibilité d’un arrêt supérieur pour la sécurité, mais j’ai préféré garder la vitre démontable : tirer un peu et elle s’enlève facilement si besoin d’intervention.
Construction de la glissière et test d’emboîtement
Pour pouvoir insérer et stabiliser la vitre j’ai fabriqué une glissière en bois — une sorte de rainure où la vitre vient se glisser. Des morceaux de bois positionnés légèrement en avant constituent les cales qui empêchent la vitre de sortir une fois insérée.

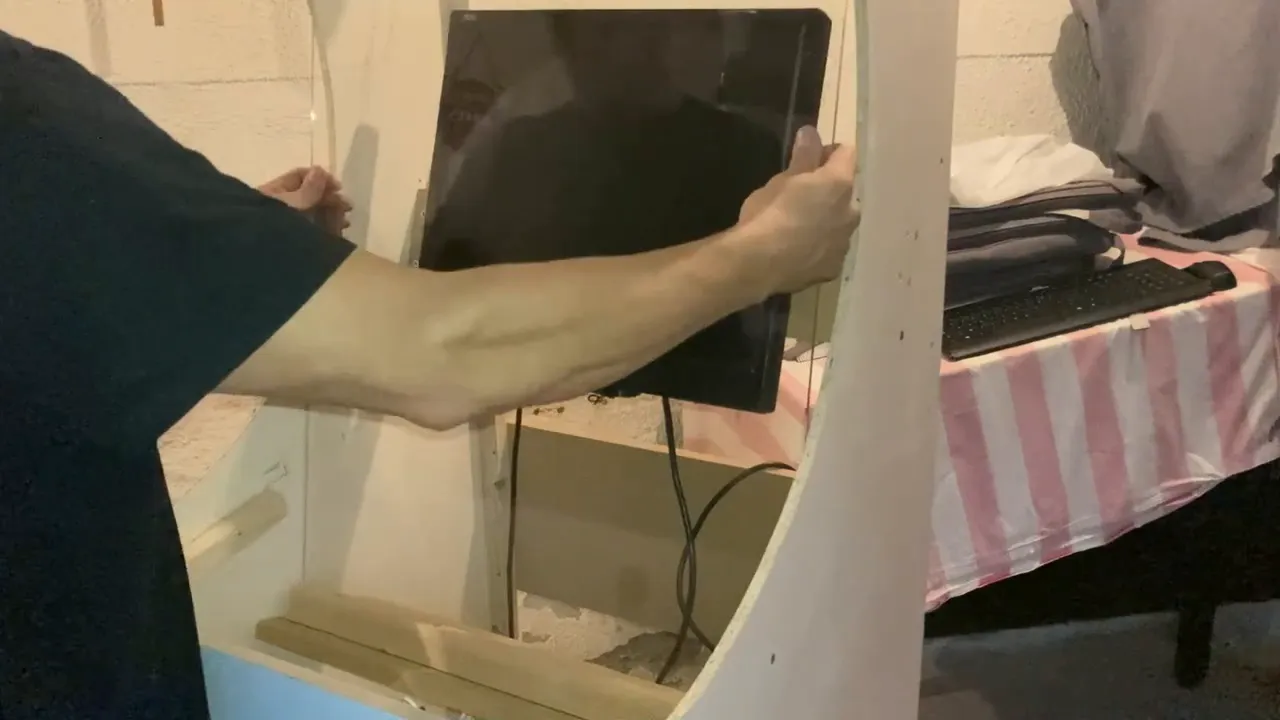

Une fois la glissière en place, la vitre se glisse facilement dans la rainure et s’y repose avec un angle léger. En terme de rigidité on se retrouve à environ 1 à 1,5 cm en avant de l’écran, ce qui est parfait pour le rendu et la protection.
Préparation pour la peinture : dégager, masquer et découper
L’étape suivante consiste à peindre derrière la vitre pour masquer la visibilité de l’écran et obtenir un rendu noir profond autour de l’ouverture. Procédé :
- Dégraissage de la plaque avec de l’alcool.

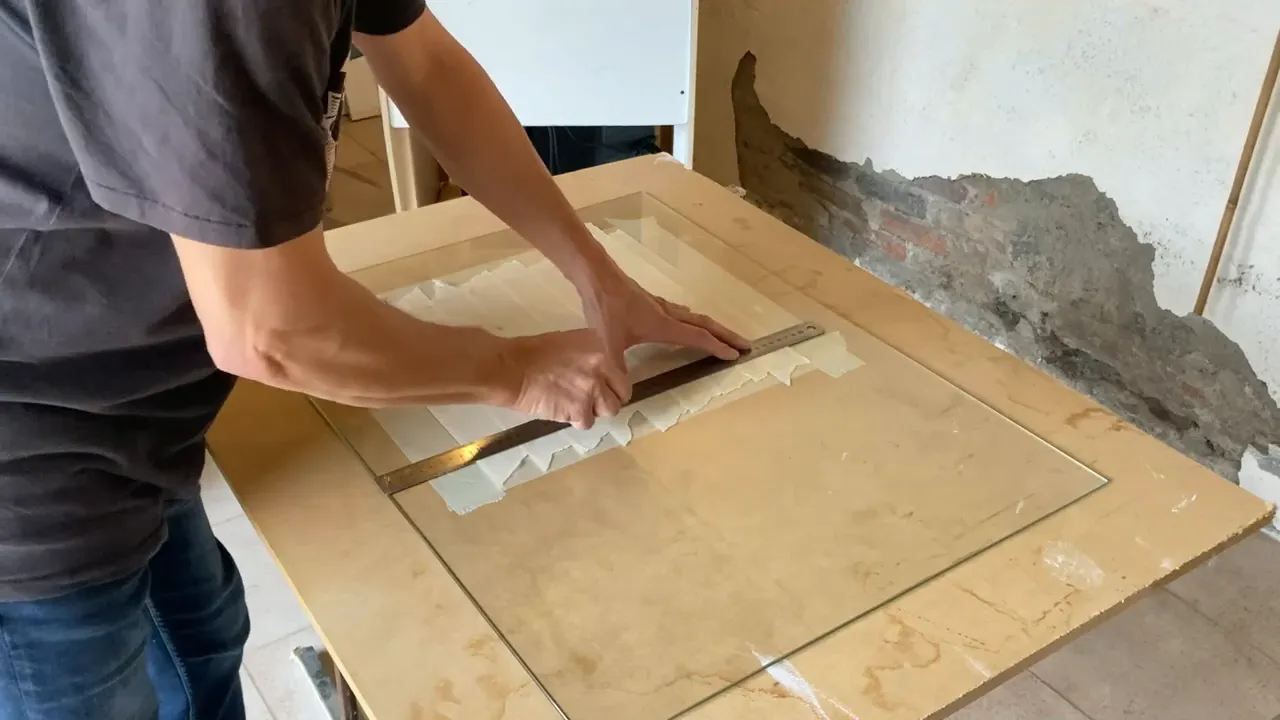

- Masquage soigneux autour de la zone à peindre pour délimiter le rectangle (utilisation de scotch).
- Découpe propre au cutter pour obtenir un rectangle net avant peinture.
Peinture multi‑support : couches et temps de séchage

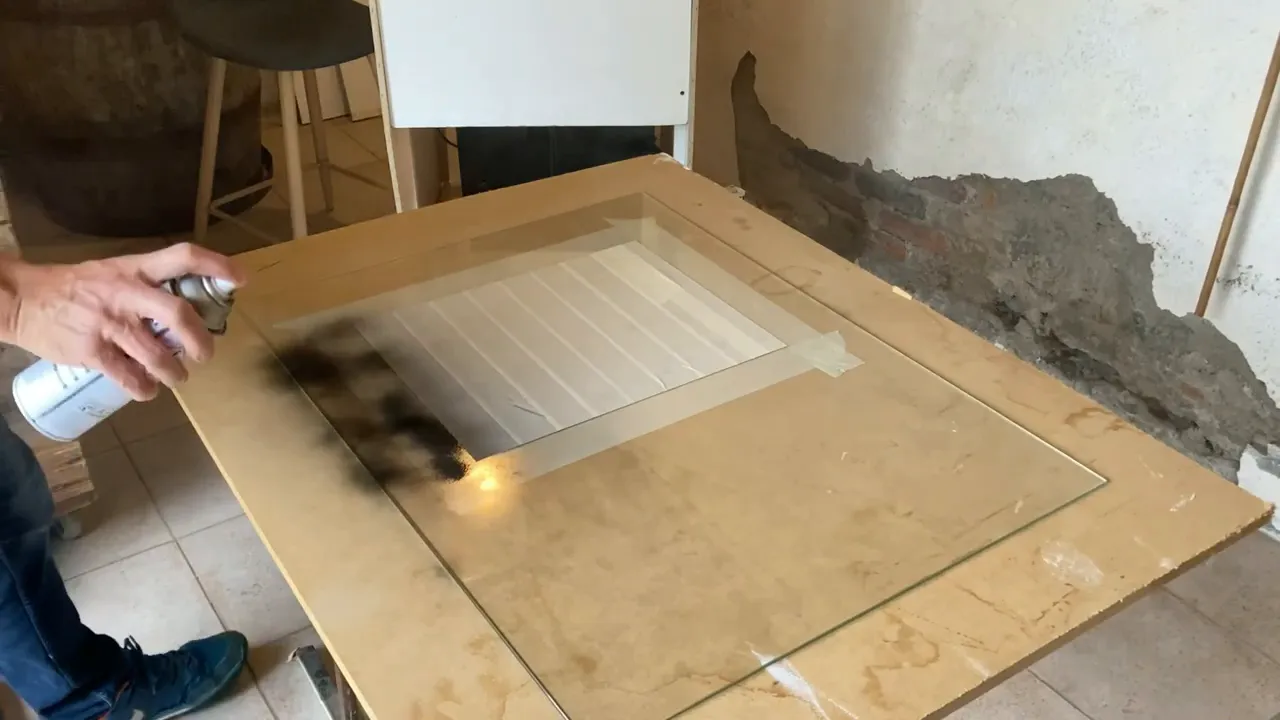

J’ai utilisé une peinture multi‑support noire. La règle : une première couche tranquille, on attend le séchage, puis on recouvre jusqu’à ne plus rien voir à travers. En pratique :
- 1ère couche — appliquer et laisser sécher.
- Attendre ~10 minutes (selon produit/température), puis 2ème couche.
- Évaluer l’opacité : souvent 3 couches suffisent, parfois 4, insister surtout sur les bords.

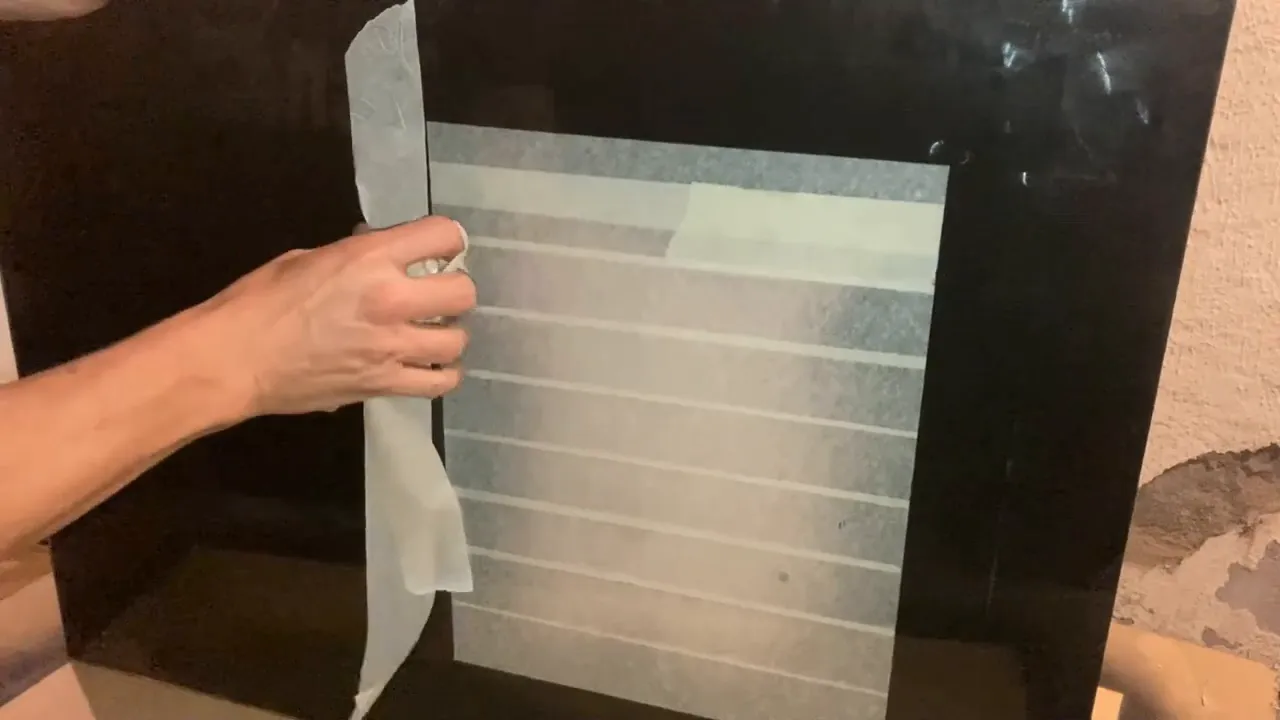

Après 3 couches je suis passé à une 4ème pour renforcer surtout les bords. Une fois bien opaque, j’ai retiré le ruban de masquage : le noir obtenu est intense et mat, exactement ce qu’il fallait pour dissimuler l’écran derrière.
Installation finale et vérification

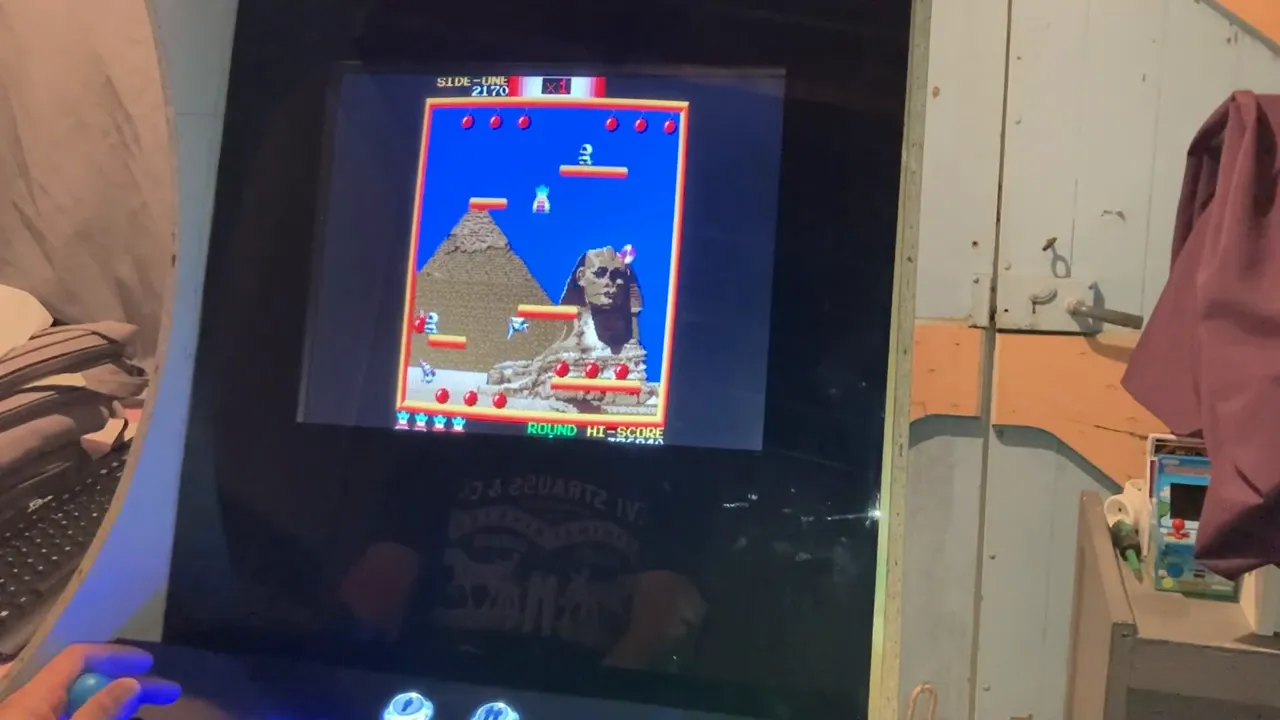

La vitre peinte et propre, je l’ai glissée dans la rainure : l’ajustement est excellent et elle tient bien sans jouer. Le rendu final se rapproche beaucoup de l’esthétique des bornes d’époque, et l’ensemble reste démontable facilement pour maintenance.
Points à retenir et astuces
- Tracez et centrez la vitre par rapport au point le plus étroit pour une pose symétrique.
- Prévoyez un petit jeu (5–10 mm) pour éviter d’avoir une vitre qui frotte sur le marquee ou la façade.
- Si l’écran est trop avancé, n’hésitez pas à reculer la structure de quelques centimètres avec des cales pour dégager l’arrière (utile pour les HP).
- Utilisez un bon déglaçant (alcool) avant collage/peinture pour une adhérence propre.
- Plusieurs couches fines de peinture donnent un noir plus profond qu’une seule couche épaisse.
- Conservez la possibilité de retirer la vitre facilement pour intervenir rapidement sur l’électronique.
« La vitre fait 53,5 par 75 et elle vient se reposer sur une plaque avec deux cleats devant et derrière — elle reste démontable si un jour il faut intervenir. »
Conclusion
Cette étape de pose de la vitre et de peinture transforme l’aspect de la borne. C’est du travail méticuleux (masquage, découpe, couches de peinture), mais le résultat est très satisfaisant et fidèle à l’esprit des bornes Taito. Reste encore du travail de finition, mais la base est solide et facilement démontable pour les prochaines interventions.
Si vous avez des suggestions d’amélioration ou des questions sur les matériaux utilisés, dites‑moi — chaque astuce est bonne à prendre pour améliorer la construction sans exploser le budget.
