Salut, c'est RetroArCab. Dans cet épisode je vous montre la suite du montage de ma borne Taito : organisation du câblage en dessous du panel, intégration de l'ampli et du subwoofer, installation du bouton d'alimentation et astuce BIOS pour démarrer le PC automatiquement quand on alimente la borne en 220V. J'ai récupéré pas mal de pièces, fait beaucoup de soudures et quelques astuces mécaniques pour que tout soit propre et sécuritaire.
Ce billet reprend les étapes clés que j'ai réalisées, avec des photos extraites du montage pour vous guider pas à pas.
Plan du chapitre
- Organisation et fixation des câbles sous le panel
- Connexion de l'ampli, ajout du subwoofer et gestion du son
- Préparation et installation de la prise 220V + bouton marche
- Souder, tester et sécuriser les connexions
- Activer le démarrage automatique dans le BIOS
- Finitions et conseils sécurité
Organisation et fixation des câbles

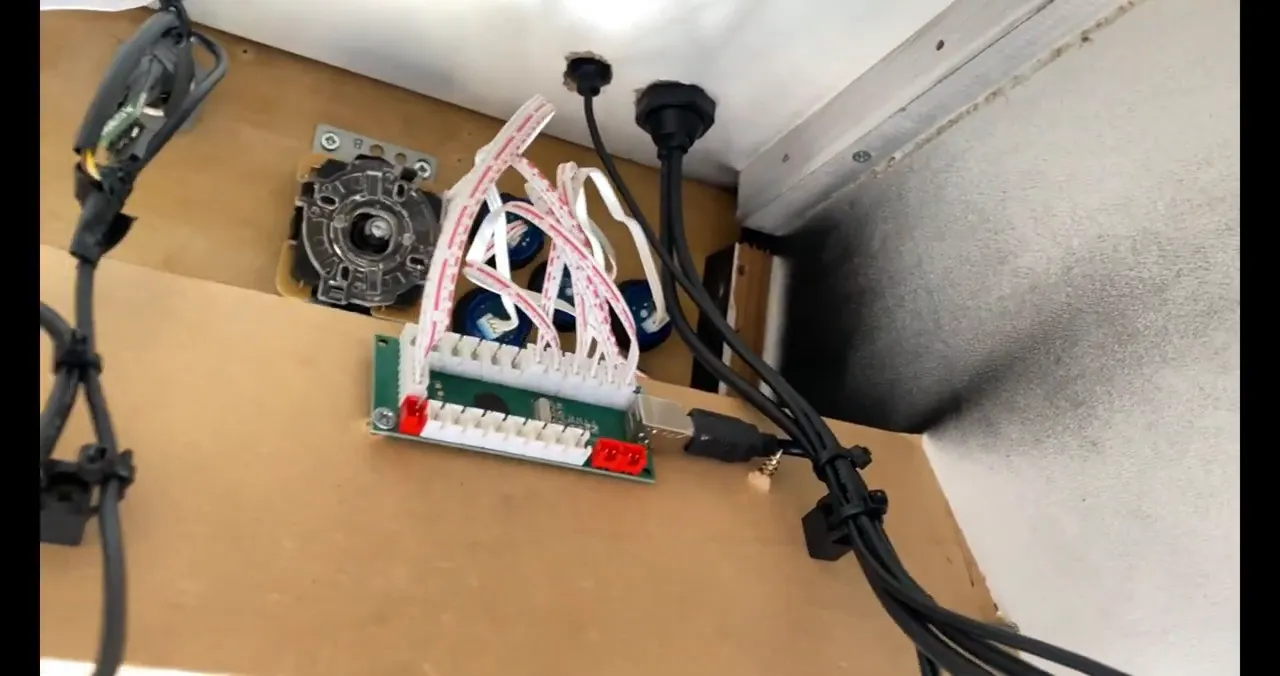

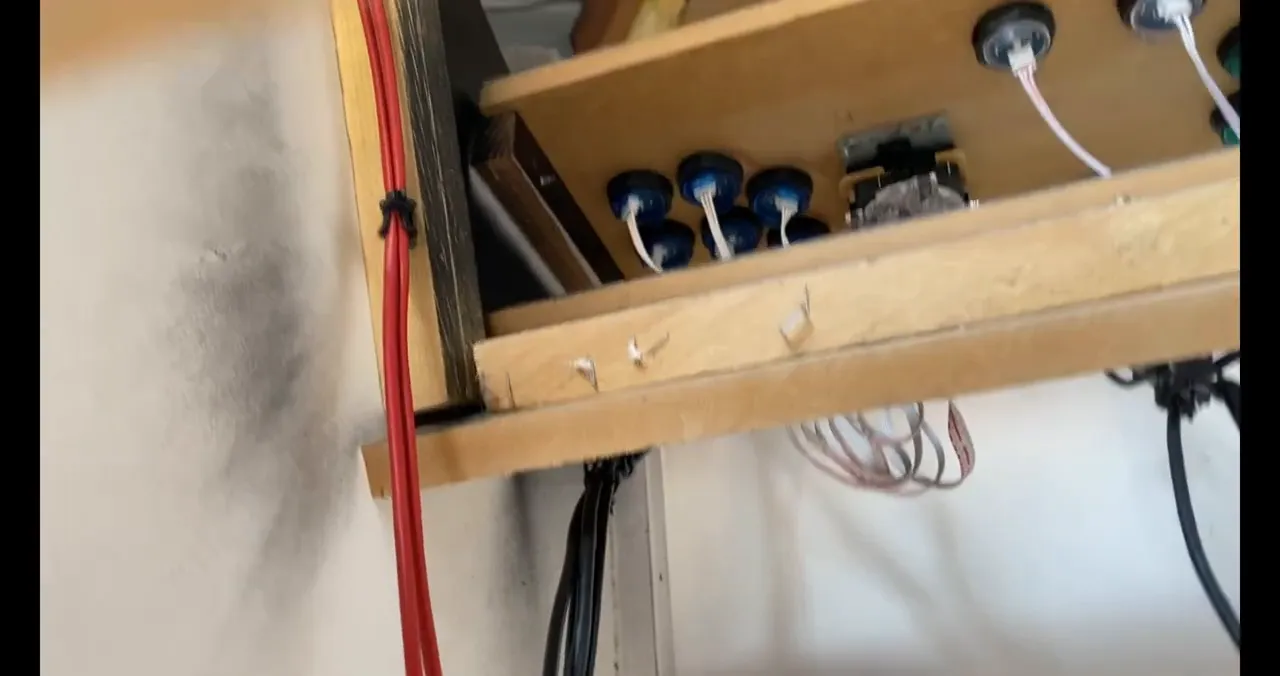

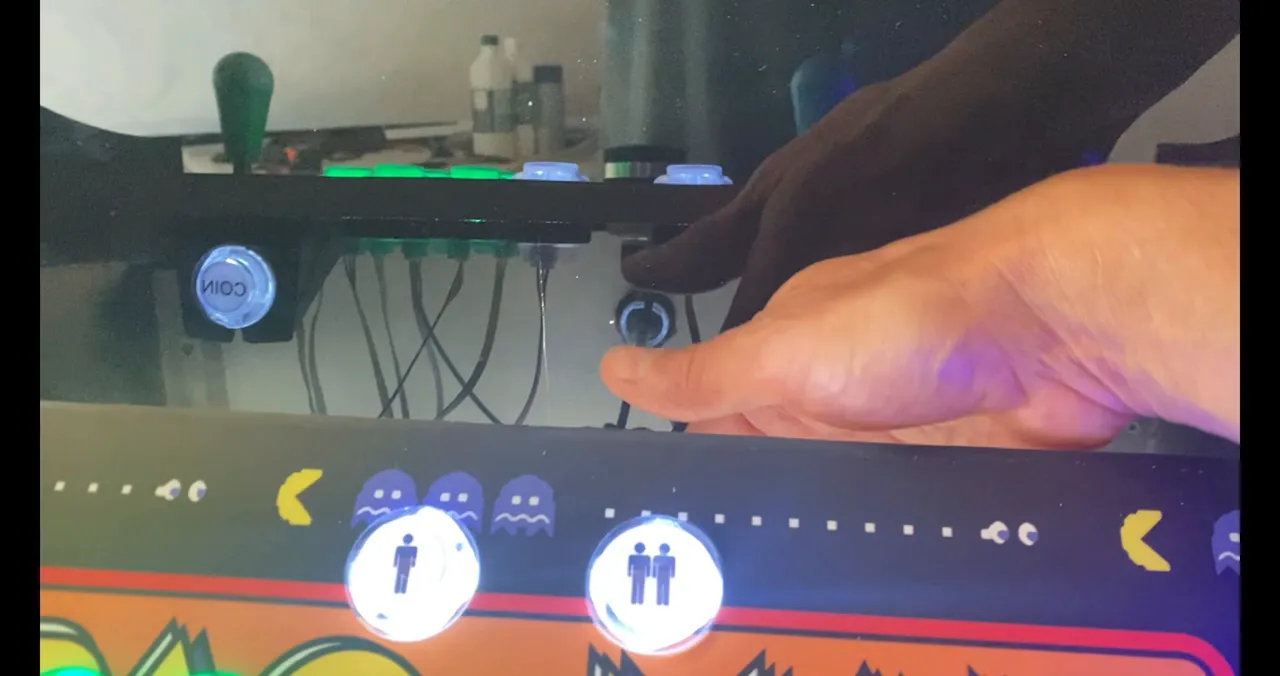

J'ai commencé par fixer les deux joysticks et positionner le spinner au milieu. L'idée principale a été de lier tous les câbles pour éviter de tirer dessus : USB, VGA, alimentation 220V, et les câbles audio. Voir la photo ci-dessous où l'on distingue bien les liaisons passées et attachées.
Important : je n'ai pas dessoudé les connexions d'origine, j'ai simplement allongé les fils et effectué des points de soudure propres. Ensuite j'ai passé des gaines flexibles ("wagu") pour protéger et rendre le routage plus simple et propre.
Ampli, subwoofer et réglage du son

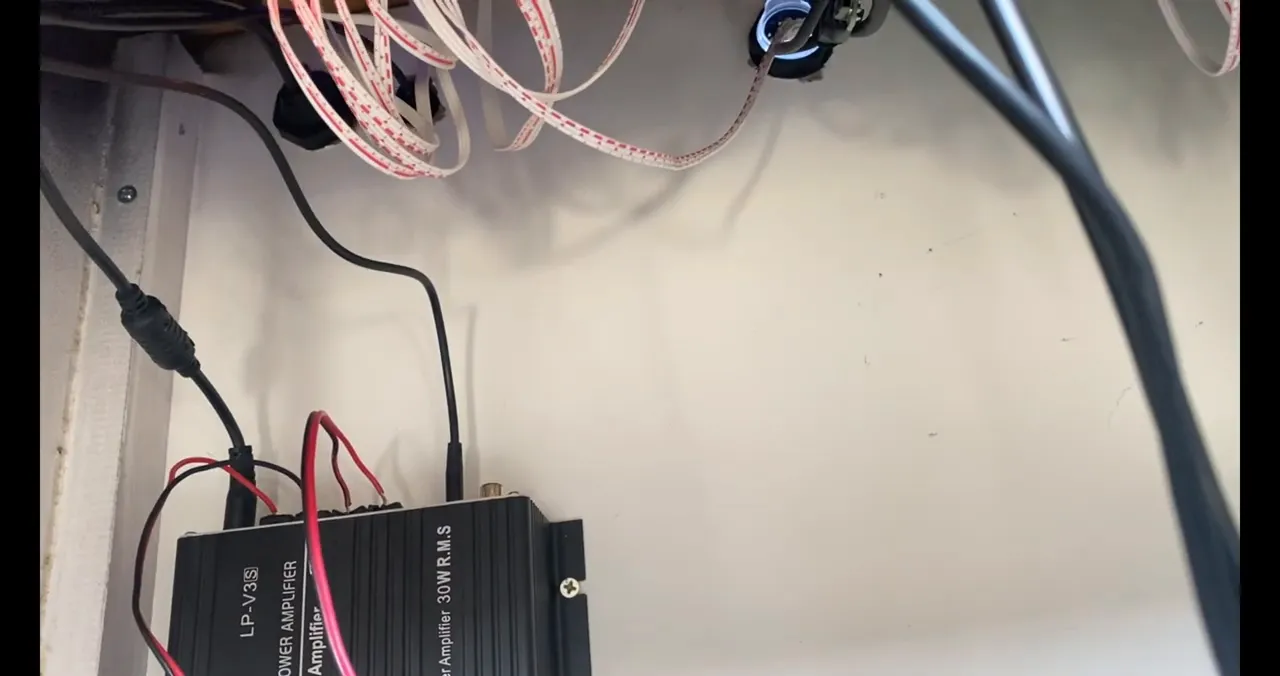

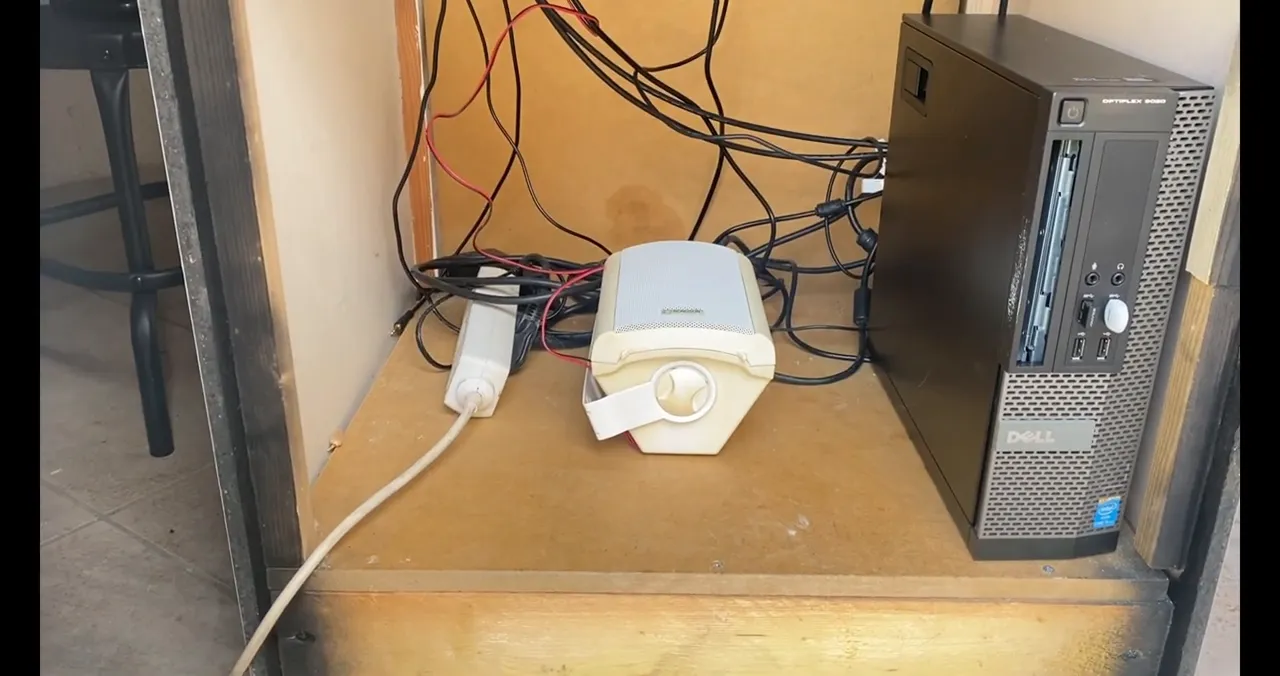

Pour l'audio, j'ai soudé directement les fils de l'ampli et ajouté une sortie subwoofer. Le fait d'ajouter un sub change tout : on peut maintenant équilibrer les basses entre le sub et les HP principaux.
J'ai placé le verre du panel en le faisant glisser depuis le haut (solution simple et rapide). Le rendu visuel commence à ressembler à ce que j'avais en tête, et le son est vraiment meilleur avec le sub.
Préparer la prise 220V et le bouton d'alimentation

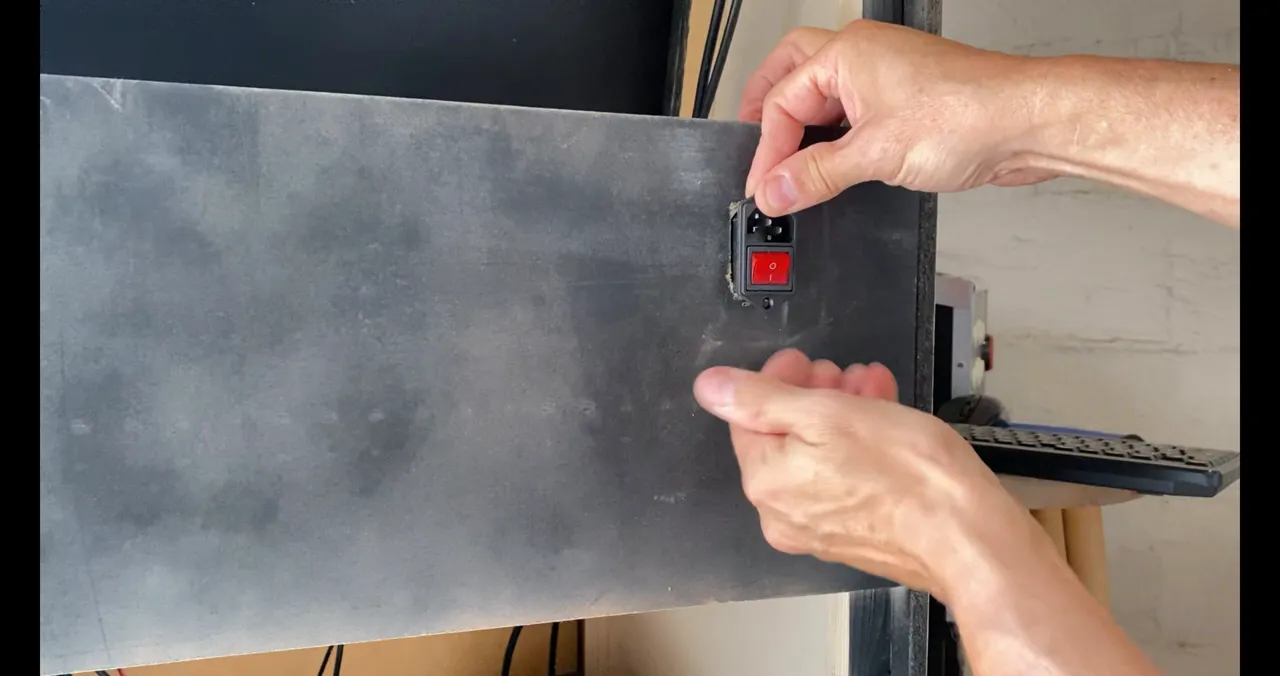

Pour allumer directement le PC avec le bouton principal de la borne, j'ai fabriqué une entrée 220V encastrée qui contient une prise femelle et un interrupteur. Plutôt que d'ajouter un bouton qui active le bouton d'alimentation du PC, j'ai choisi d'alimenter le PC via l'interrupteur et d'activer ensuite une option du BIOS pour qu'il démarre automatiquement lorsqu'il reçoit le 220V.
Matériel utilisé pour cette étape :

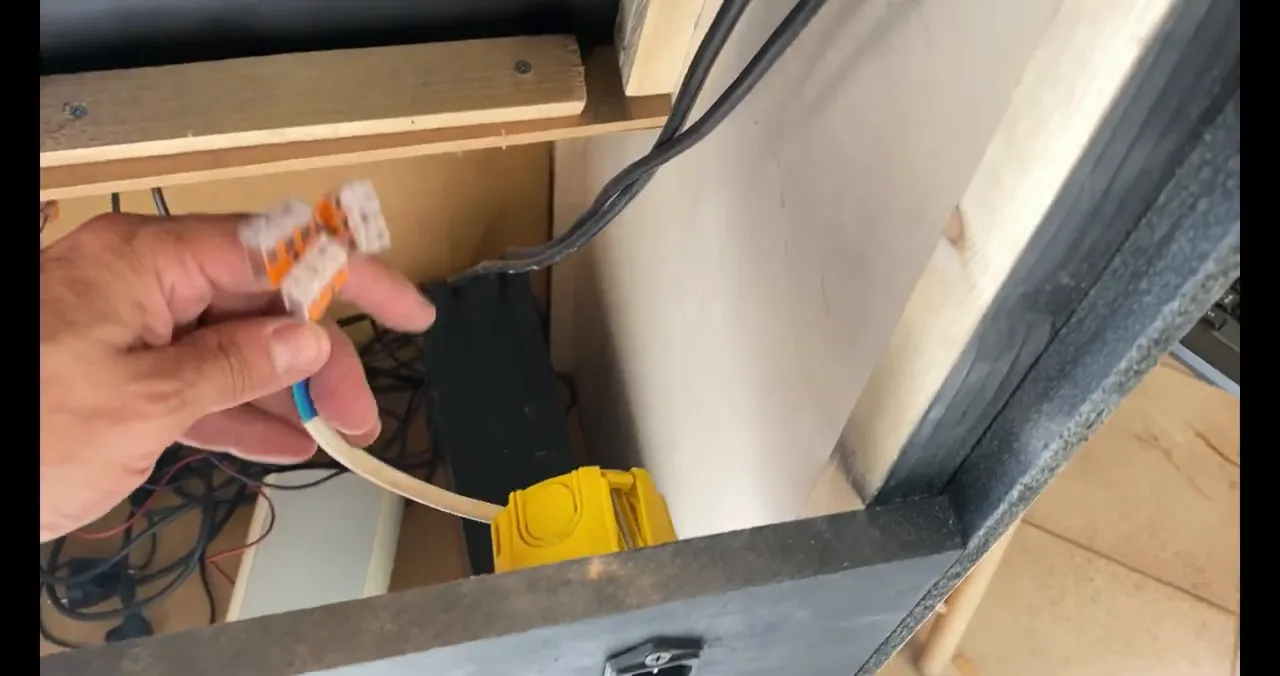

- Multiprise 4 prises (coupée pour récupérer le triplet)
- Interrupteur de panneau
- Boîtier d'isolation pour les connexions (box plac)
- Visserie et gaine flexible pour la protection
Étapes de câblage
- Couper la multiprise et dénuder les conducteurs (phase, neutre, terre).
- Préparer et étamer les fils pour la soudure.

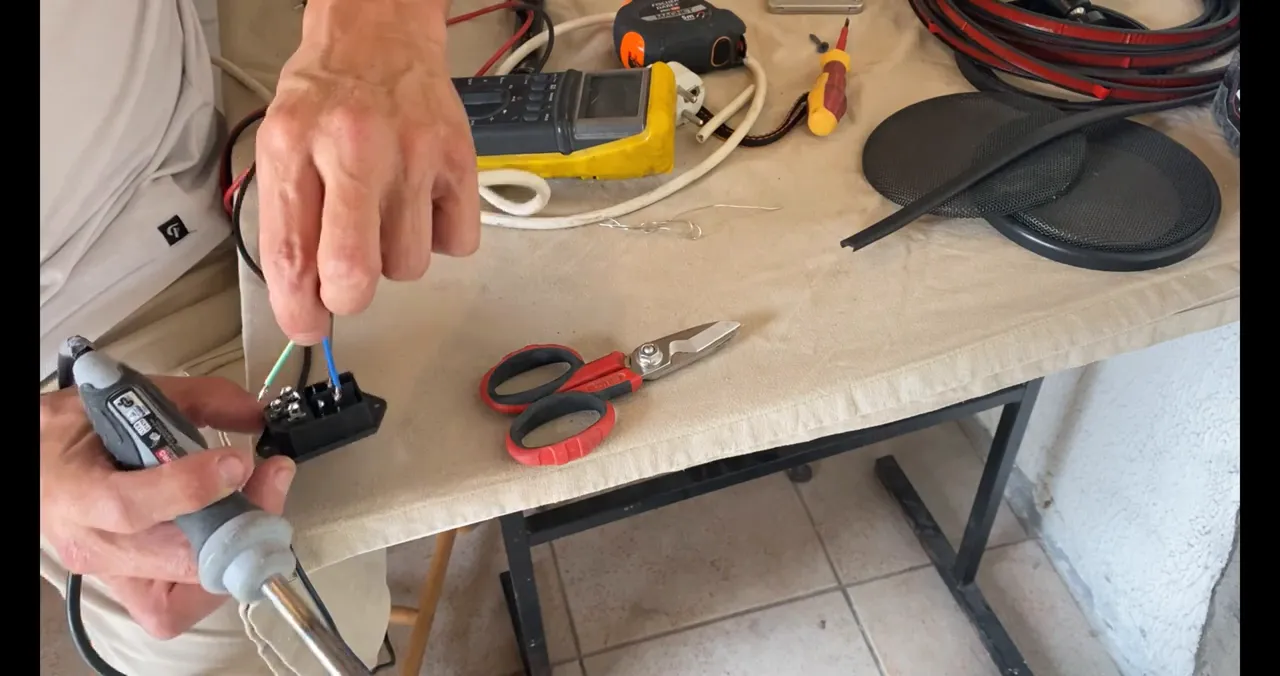

- Souder les fils sur les bornes de la prise encastrée et réaliser un pont si nécessaire pour alimenter plusieurs sorties.
- Installer le câble dans le boîtier de protection et fixer mécaniquement avec des vis pour éviter tout tirage sur les soudures.
J'ai contrôlé la continuité avec un testeur pour être sûr que la phase passe uniquement quand l'interrupteur est actionné. Ensuite j'ai mis des gaines et des protections mécaniques pour éviter tout contact accidentel avec le 220V.
Souder, tester et sécuriser
Avant de refermer, j'ai vérifié toutes les connexions :
- Tester la continuité et s'assurer que la terre est bien connectée.
- Vérifier que le pont entre l'alimentation et la multiprise est correct.
- Placer des caches mécaniques pour éviter que quelqu'un touche les bornes sous tension.
Après branchement, la LED d'alimentation du boîtier s'allume, mais le PC ne démarre pas automatiquement tant qu'on n'active pas l'option BIOS. C'est la prochaine étape.
Activer le démarrage automatique dans le BIOS

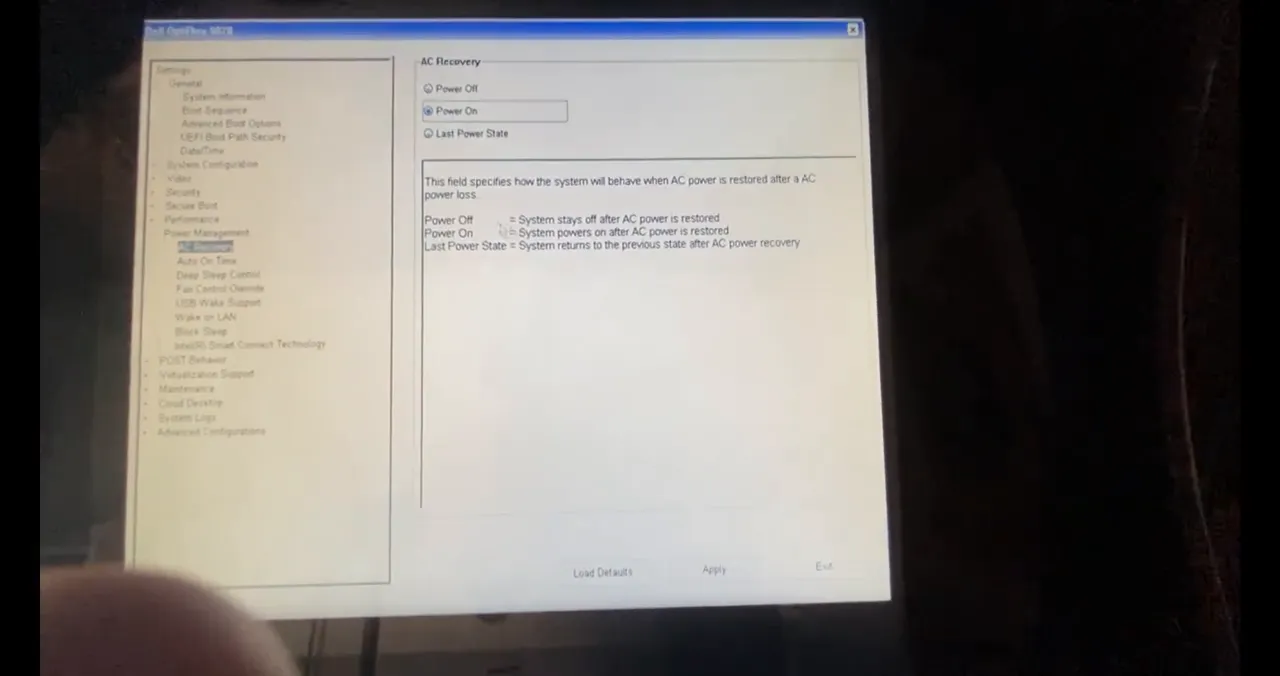

Pour que le PC démarre dès que le 220V est présent, il faut activer une option dans le BIOS. Sur mon PC l'entrée BIOS se fait par F2 au démarrage. Dans les options de Power Management, il y a "Power on after AC restored" (ou équivalent selon la carte mère). Je l'ai activée (PL Excite / Power On AC Recover), ce qui permet au PC de booter automatiquement quand l'alimentation est appliquée.
Procédure rapide :
- Allumer la machine et appuyer sur la touche d'accès BIOS (F2, Suppr ou selon votre carte mère).
- Aller dans Power Management / AC Power Loss ou résumé similaire.
- Sélectionner "Power On" ou "Last State" selon le comportement souhaité.
- Enregistrer et quitter.
Finitions et petits trucs
Quelques remarques pratiques issues de mon montage :
- Prévoyez des gaines flexibles pour que le démontage futur soit simple. J'ai coupé la multiprise et laissé des fils suffisants pour pouvoir remplacer le triplet sans tout refaire.
- Fixez mécaniquement la prise et l'interrupteur avec des vis pour éviter tout mouvement brusque.
- Si vous ajoutez un subwoofer externe, prévoyez un réglage de balance pour pouvoir calibrer les basses entre left/right et sub.
- Pas de panique si l'écran s'allume mais que le PC ne démarre pas : c'est souvent une option BIOS qu'il faut activer.
Sécurité : ce qu'il ne faut pas oublier
Travailler sur le secteur comporte des risques. Quelques règles à suivre :
- Coupez toujours l'alimentation avant de manipuler le câblage.
- Utilisez un testeur pour vérifier l'absence de tension avant de toucher.
- Protégez les connexions sous tension avec un boîtier isolant et des vis de fixation.
- Si vous n'êtes pas sûr de vous pour des travaux sur le 220V, faites appel à un électricien.
En résumé
Le câblage interne de la borne avance bien : câbles attachés et protégés, ampli et sub intégrés pour un son bien meilleur, prise 220V encastrée et interrupteur qui, couplé à l'option BIOS "Power on after AC restored", permet d'allumer la borne d'un simple interrupteur. Le résultat est propre et fonctionnel.
Si vous avez des questions, des suggestions d'amélioration ou des astuces pour optimiser le montage, laissez un commentaire — je réponds et j'améliore le projet au fil des vidéos.
